SCHEME 2PV-455 olan, Vidalı Kompresör Pnömatik Kontrol Sistemi Şeması

(Erdoğan Tan tarafından az bir değişiklikle yeniden çizilmiştir.)

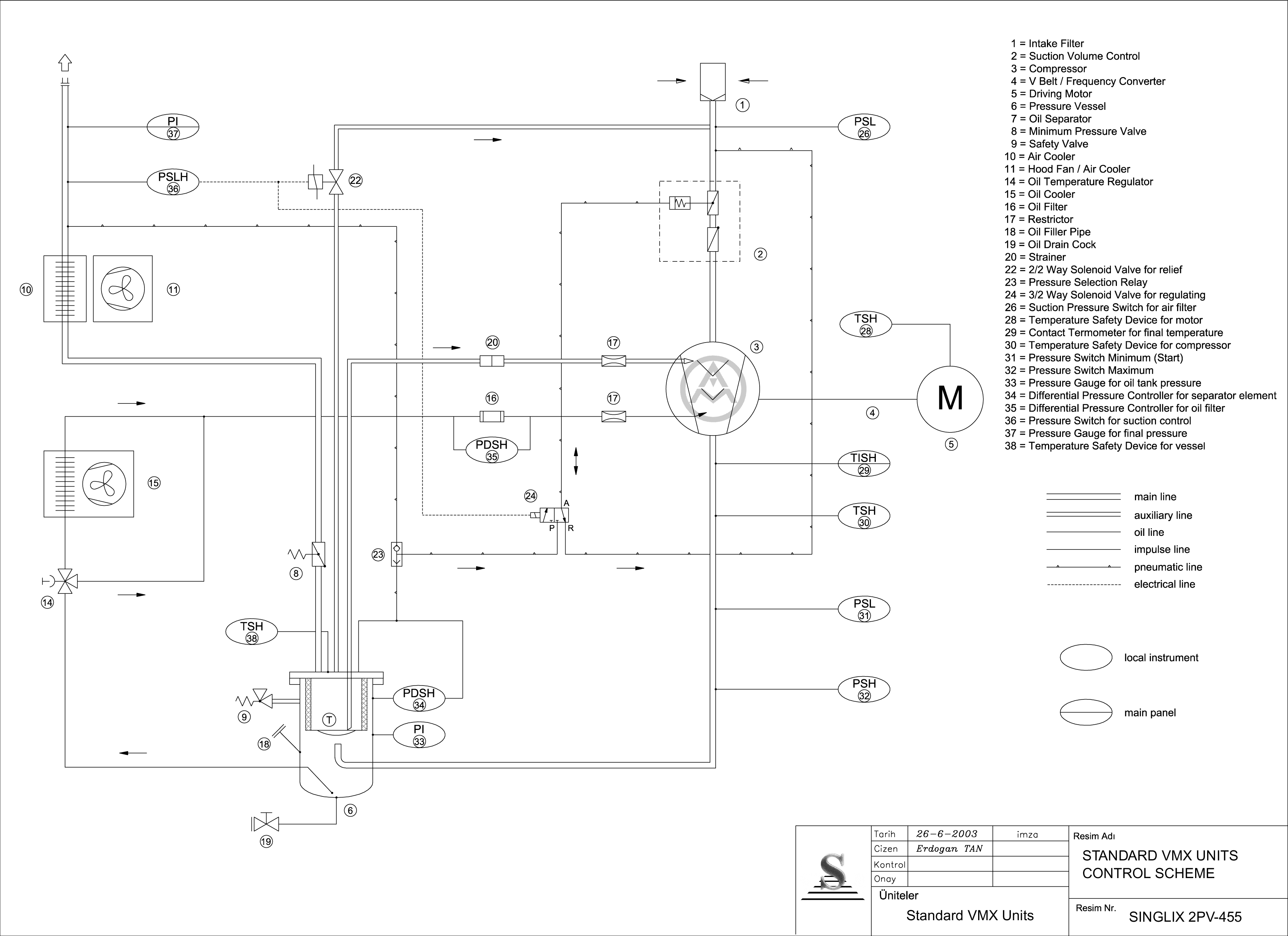

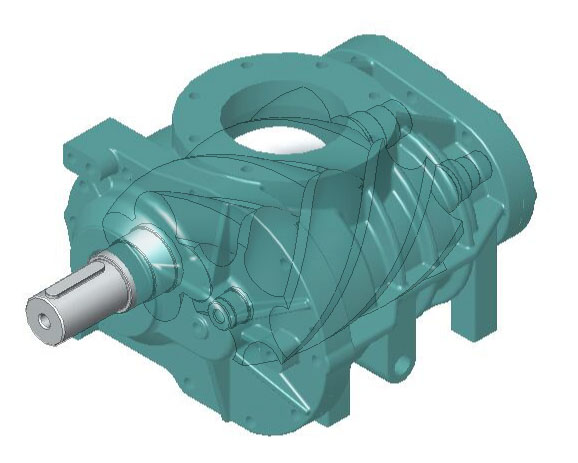

STANDARD VMX Vidalı Kompresör Üniteleri için Sistem Şeması:



http://www.singlix.com/kompresor/vmx_ps1.gif  (300 dpi, yatay A4)



Bu şema Türkiye ve dünyada herhangi bir kompresör üreticisine ait olmayan,

vida üreticisi AERZENER tarafından tavsiye edilen, kontrol sistemi dizayn örneğidir.

Standard/Tipik bir Vidalı Kompresör Ünitesi'nin çalışma ve kontrol sistemini gösterir.

(Şemada gösterilen bazı aygıtlar uygulamada kullanılmayabilmektedir. Fakat,

vidalı kompresörü öğrenmek isteyenin tüm kontrol opsiyonlarını bilmesinde fayda vardır.)



Şemada numara düzeltmesi yapıldıktan sonra ve şemanın açıklaması yazıldıktan sonra

tekrar bu web sayfasında (PDF dosyası olarak) yer alacaktır.



Şema, Erdoğan Tan tarafından değiştirilerek çizilmekle birlikte;

şema içeriğinde AERZENER şirketinin isim ve kopye hakkı olabilir.

O nedenle, bu şemanın sadece öğrenmek,öğretmek için kullanılması,

profesyonel maksatla (imalat için) taklit edilmemesi tavsiye edilir.
